Em determinadas aplicações, como centros cirúrgicos por exemplo, se faz necessário o acionamento de portas sem contato manual a fim de evitar contaminação. Para esses casos foram desenvolvidos os Interruptores ópticos Decibel, que transmitem um feixe infravermelho e após sua reflexão na mão do usuário o recebem de volta acionando o equipamento desejado.
O que são os Interruptores ópticos?
São dispositivos utilizados para destravar ou acionar portas, fechaduras e outros equipamentos elétricos a partir da aproximação da palma da mão, evitando assim, o contato físico entre o usuário e o interruptor.
Como funcionam os Interruptores ópticos Decibel
Os Interruptores ópticos acomodam em seu circuito elementos de emissão e recepção de feixe infravermelho, eliminando assim a necessidade de uma segunda unidade para o seu funcionamento.

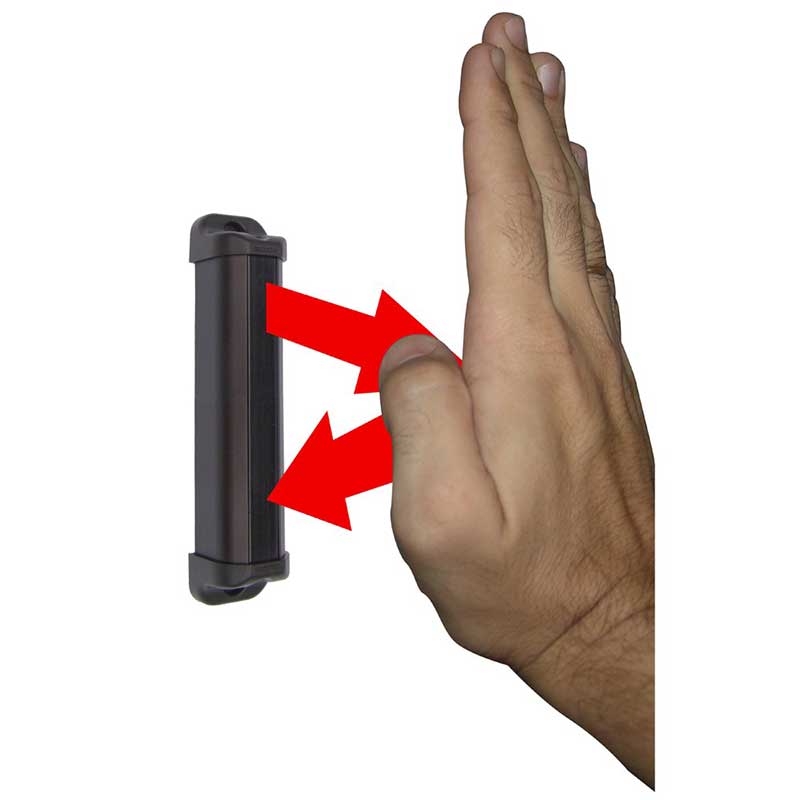

O equipamento emite o feixe infravermelho constantemente e quando ocorre a aproximação da mão do operador o mesmo é refletido para o elemento receptor, que por sua vez, recebe o sinal e aciona o relé interno da unidade.
Possuímos 2 modelos de Interruptores ópticos com características de funcionamento e de design diferentes para atender a maior gama de aplicações possível.
Os modelos disponíveis de Interruptores ópticos são:

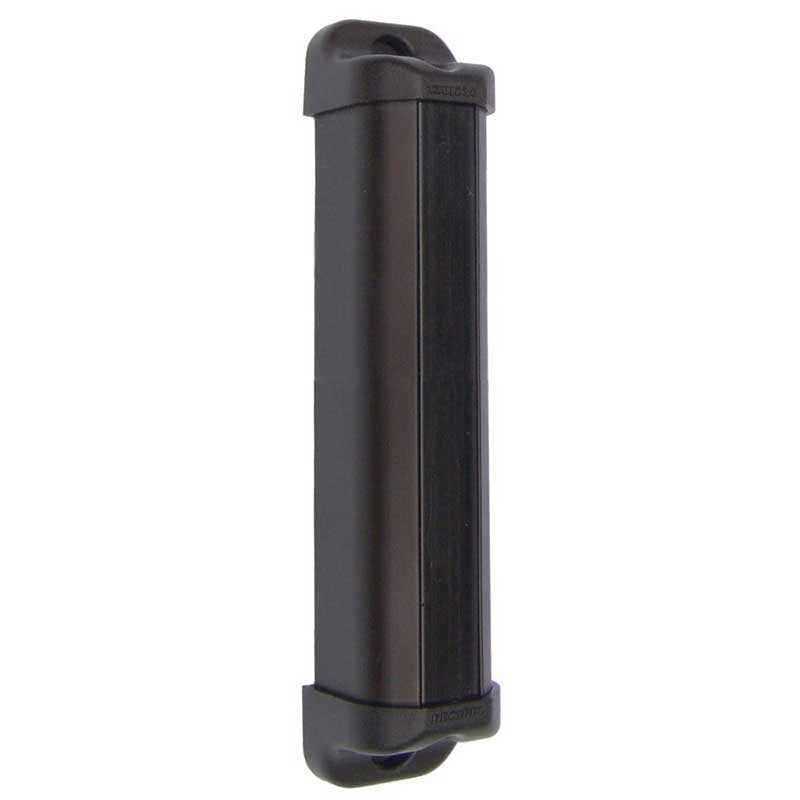

D60-5 - Para sobrepor, selado contra intempéries, com modo de operação pulso e acionamento e desacionamento imediatos;
- Consumo de corrente do conjunto: 40 mA;
- Corrente no contato do relé máxima: 0,5A;
- Modo de operação: Pulso.

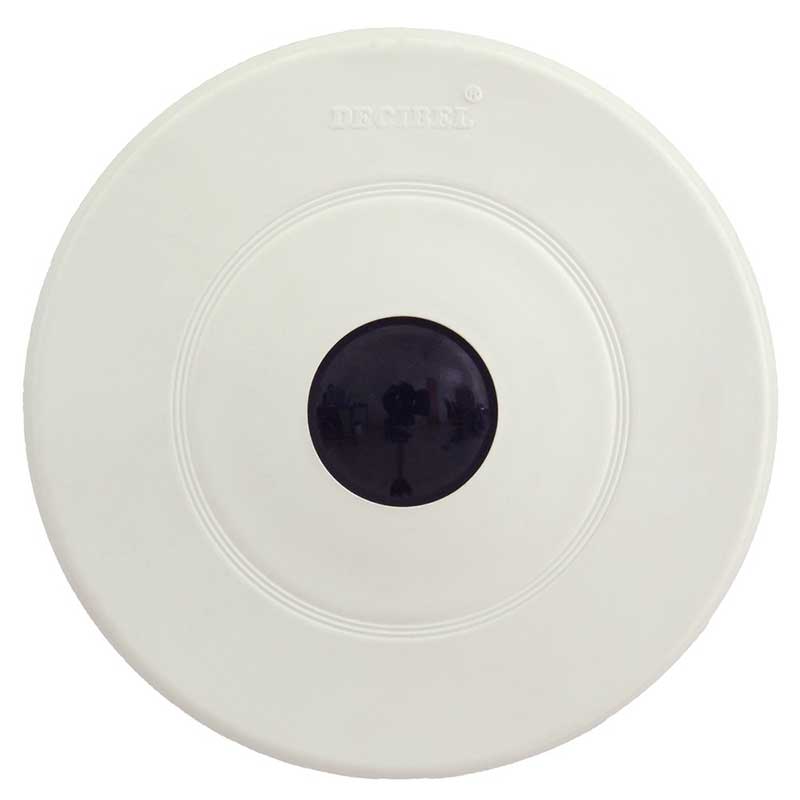

D308 - Para embutir (compatível com caixa padrão 2x4), com modos de operação pulso (relé opera por 3 segundos após o acionamento) e chave (relé somente muda de estado com a aproximação da mão).
- Consumo de corrente do conjunto: 50 mA;
- Corrente no contato do relé máxima: 1A - 120VAC;
- Modos de operação: Pulso (A cada acionamento o rele opera por 3 segundos) e Chave (A cada acionamento o rele muda de estado).
Ambos possuem contatos NA e NF disponíveis.
Aplicações dos Interruptores ópticos Decibel
Ideais para locais onde se deseja evitar contaminação com o ambiente através do contato manual com maçanetas, acionadores, botões, etc.
São aplicados em destravamento de portas automáticas, fechaduras elétricas, acionamento de lâmpadas e outros dispositivos utilizados em locais como: sala de cirurgia, laboratórios e outros ambientes similares.
Vantagens dos Interruptores ópticos Decibel
- Tensão de operação: 12 Vdc;
- Consumo de corrente em torno de 50 mA;
- Distância de operação de 5 cm em linha reta;
- Saída de alarme NA e NF (contato seco).
