Supervisão Gráfica Remota

D162 G3 - SUPERVISÃO GRÁFICA PARA SISTEMAS PERIMETRAIS COM MONITORAMENTO REMOTO.


   Manual Técnico D162     G3 Com Fio (RS485)     Manual Técnico D162 G3  Sem Fio (RF)  Aplicativo D162 G3         Manual Técnico D169 G3



VISÃO GERAL

A supervisão dos sensores é realizada remotamente através do Sistema de Supervisão Gráfica D162 G3, composto pela D167 - Chave de Hardware RS232/RS485, a Interface D169 G3 e o Aplicativo de computador D162 G3, onde o front-end pode utilizar monitores de tamanhos grandes que concentram a imagem do local, monitorando via planta baixa ou fotografia aérea.

Os sensores perimetrais são representados em linhas destacadas na tela, denominadas setores, estes ficam na cor azul em uma situação não alarmada (sem invasão) e em uma intrusão sinalizam o setor em alarme na cor vermelha.


O sistema, em situação de alarme, registra histórico do evento, ativa sirenes, aciona holofotes, dispara eventos em sistema de câmeras, envia e-mails com descrição dos alarmes, e/ou aciona quaisquer dispositivos que possam ser acionados via contato seco. O sistema também pode ser configurado para uso personalizado de usuários e controla a inibição de setores independente ou por programação horária.





Funcionalidades

Pelo Aplicativo são realizadas as configurações gerais que incluem a programação e controle de dispositivos remotos diversos de entrada e saída I/O, acionamento de holofotes ou sirenes, aviso de disparos via e-mail, como também, emissão de relatórios de todas as atividades realizadas.
O Aplicativo pode ser integrado ao sistema Digifort, o que permite no momento do disparo das barreiras I.V.A a captação de imagens do ponto violado e sua visualização automática pelo operador.
A Interface D169 G3 gerencia até 50 unidades endereçáveis com o máximo de 100 setores e 100 saídas, podendo utilizar a D161 G3 (rede RS485) ou o D331 G3 (rede sem fio) para serem monitorados no Sistema de Supervisão Gráfica D162 G3.
O aplicativo D162 G3 se comunica com a D169 G3 através da interface HTTP, possibilitando todas as funcionalidades da monitoração e os acionamentos das unidades remotas.

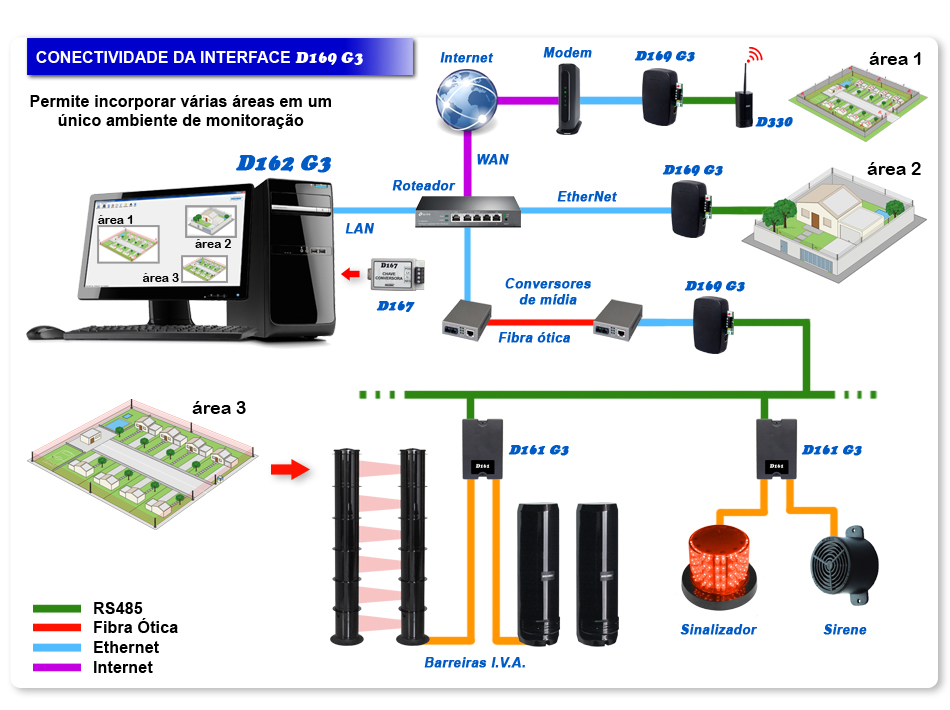

EtherNet e Internet - Diversas áreas em um único ambiente de monitoração

O aplicativo D162 G3 permite a associação de inúmeras Interfaces D169 G3 monitorando várias áreas em um único ambiente de controle.
A Interface D169 G3 recebe as informações sobre o estado das barreiras instaladas no perímetro, através de fios ou de RF, e se comunica com o aplicativo D162 G3 através de rede EtherNet ou da Internet via interface HTTP permitindo a supervisão das barreiras.

COMUNICAÇÃO

A comunicação dos eventos de cada sensor pode ser realizada por RF, rede RS485 (par de fios), rede EtherNet / Internet, fibra ótica (através de conversores) e interligação física com fios e cabos em sistemas convencionais de alarmes.

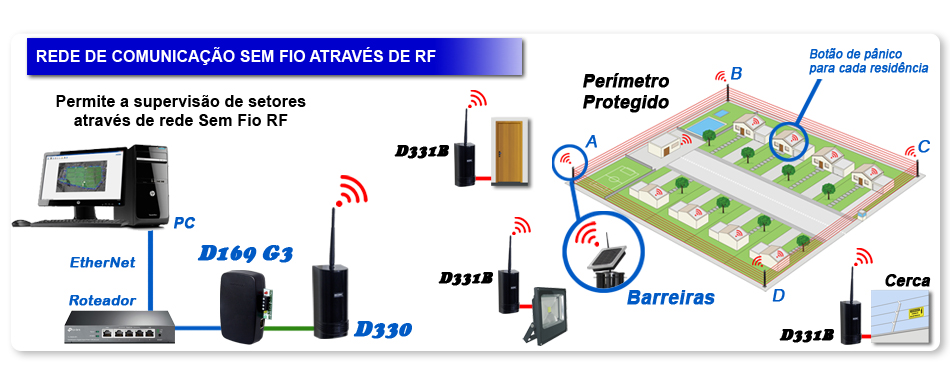

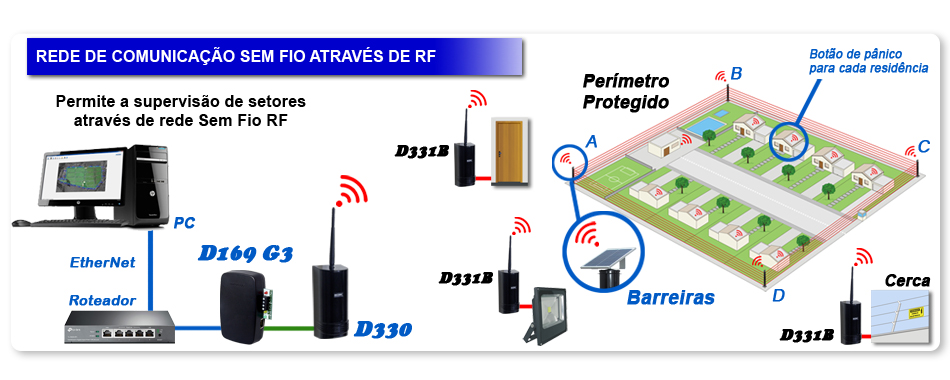

Sem Fio

Permite rede de comunicação Sem Fio através de RF com até 100 setores e se complementa com a linha de sensores Muro Virtual Dec Tower com alimentação por Energia Solar. Esta solução dispensa infraestrutura e reduz o tempo de implantação.


Com Fio

Possui rede de comunicação endereçável RS485 que através de um único par de fios comporta até 1000 setores (utiliza infraestrutura), com isso põe fim à aquelas dificuldades para instalar redes em grandes perímetros, onde a grande quantidade de fios em longos trajetos tornam a instalação técnica e economicamente inviável.
Utiliza sensores com contatos por relê.






Barreiras compatíveis com o Sistema

Em sua rede pode ser instalado qualquer tipo de sensor ou equipamento que possua o contato de abertura e fechamento como: Barreiras IVA, Cercas Elétricas, Cabos Microfônicos, etc.



Nosso Sistema com tecnologia 100% nacional já está consolidado no mercado e é utilizado por diversos clientes em todo o Brasil. É ideal para o monitoramento de indústrias, portos, condomínios, aeroportos, usinas, etc. Clique na imagem abaixo e saiba mais!
